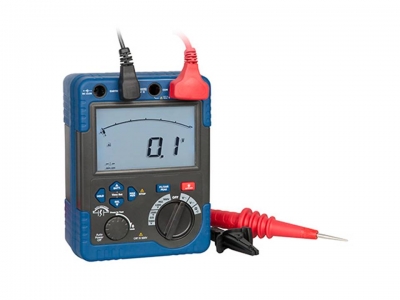

Iso-Master Nr.1 Systemkoffer

Hochspannungs-Isolationstester bis 5000 V / Isolationsmessung bis 60 GΩ / PI-Messung Spannungsmessung AC / DC / Widerstandsmessung bis 6 kΩ / Durchgangsprüfer

Der Hochspannungs-Isolationstester misst den Isolationswiderstand bis zu 60 GΩ. Die maximale Prüfspannung, die der Hochspannungs-Isolationstester bereitstellt liegt bei 5000 V. Die Samplingrate beträgt 2,5 Hz. Neben der Messung des Isolationswiderstandes kann der Hochspannungs-Isolationstester Gleich- und Wechselspannung messen. Ebenfalls zum Messumfang zählt die Widerstandsmessung bis 6 kΩ und ein Durchgangsprüfer. Die Spannungsversorgung kann über Batterien oder beigelegtem Netzteil erfolgen. Diverse Prüfspitzen ermöglichen an den verschiedensten Objekten eine Isolationsprüfung mit dem Hochspannungs-Isolationstester. Der Hochspannungs-Isolationstester wird in einem Kunststoffkoffer geliefert und ist so immer optimal geschützt.

- Messbereich bis 60 GΩ
- Batterie- und Netzbetrieb
- DC V und AC V Messung
- PI Messung

- Durchgangsprüfer
- Widerstandsmessung
- automatische Abschaltung
- Messung des DAR Wertes

Technische Spezifikation Hochspannungs-Isolationstester

Isolationsprüfung
Prüfspannung                             Messbereich                         Nennstrom             Genauigkeit
500 V DC                                  5 kΩ ... 6 GΩ                        1 ... 1,2 mA              min. ± 4 % ± 15 Digit
1000 V DC                                5 kΩ ... 6 GΩ                        1 ... 1,2 mA              min. ± 4 % ± 15 Digit
2500 V DC                                50 kΩ ... 60 GΩ                   1 ... 1,2 mA              min. ± 4 % ± 15 Digit
5000 V DC                                50 kΩ ... 60 GΩ                   1 ... 1,2 mA              min. ± 4 % ± 15 Digit

AC- / DC-Spannung

Messbereich                            Auflösung                            Genauigkeit
0,5 V ... 600 V AC                  0,1 V                                  ± 1 % ± 5 Digit
                                                                                             (40 Hz... 60 Hz)
0,5 V ... 600 V DC                  0,1 V                                   ± 2,5 % ± 10 Digit
                                                                                             (61 Hz ... 400 Hz)

Widerstandsmessung

Messbereich                        Auflösung                             Genauigkeit
0,1 Ω ... 600 Ω                       0,1 Ω                                  ± 1,5 % ± 10 Digit
601 Ω ... 6 kΩ                        1 Ω                                      ± 4 % ± 15 Digit

Allgemeine technische Daten Hochspannungs-Isolationstester

Display                                            6000 Digit LCD mit Bargraph
Samplerate                                      2,5 Hz
Stromversorgung                            8 x 1,5 V Batterien
Automatische Abschaltung           > 20 Min. Inaktivität
Abmessungen                                 198 x 148 x 86 mm
Gewicht                                          1430 g
Betriebsbedingungen                     0 ... 40 °C
                                                        0 ... 80 % r.F
Normen und Sicherheit                  EN 1010 CAT IV 600 V

Lieferumfang Hochspannungs-Isolationstester

1 x Hochspannungs-Isolationstester, 1 x grünes Messkabel, 1 x schwarzes Messkabel, 2 x rote Messkabel, 8 x 1,5 V Batterien, 1 x Transportkoffer, 1 x Bedienungsanleitung
