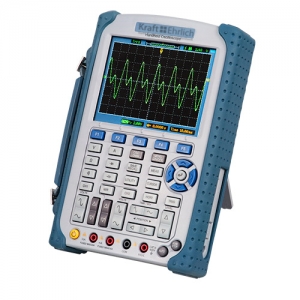

200-MHz-Oszilloskop
Art-Nr: 778-001
Preis: 845,90 €*
(
1006,62 € inkl.
19 % MwSt
)
zzgl. 8,95 €*
Versand
200-MHz-Oszilloskop mit 500 MSamples/s / mit Multimeterfunktion / Auto-Set /
2 Eingangskanäle / großes 5,7" TFT-Farbdisplay / interner Speicher /
Das 200-MHz-Oszilloskop eignet sich zum Messen von allen elektrischen Signalen bis zu 300 V. Über das große 5,7" Display lassen sich alle relevanten Messwerte am 200-MHz-Oszilloskop ablesen. Dieses 200-MHz-Oszilloskop verfügt über eine Auto-Set-Funktion sowohl im Oszilloskop-Modus als auch im Multimeter-Modus. Somit lassen sich schnell und einfach die optimalsten Messparameter durch das 200-MHz-Oszilloskop festlegen. Über die gummierten Tasten lassen sich dann noch nachträglich diese Parameter optimieren. Das 200-MHz-Oszilloskop besitzt eine Samplingrate von 500 MSamples/s. Die Eingangsempfindlichkeit lässt sich in Stufen von 10 mV bis 5 V am 200-MHz-Oszilloskop einstellen. Die Vertikale Ablenkung ist einstellbar von 2 ns / Div bis zu 1000 ns / Div. Im internen Speicher des 200-MHz-Oszilloskops lassen sich bis zu 15 Messungen abspeichern. Es ist allerdings auch möglich alle Messdaten auf einem USB-Stick, der in das 200-MHz-Oszilloskop gesteckt werden kann, abzulegen. Zur Akkuschonung besitzt das 200-MHz-Oszilloskop eine einstellbare automatische Abschaltung. Dies bedeutet, dass wenn der Anwender längere Zeit keine Taste betätig das Gerät automatisch abschaltet. Neben der Oszilloskop-Funktion besitzt das 200-MHz-Oszilloskop ein Multimeter. Mit dem Multimeter lassen sich am 200-MHz-Oszilloskop schnell und präzise Strom, Spannung, widerstand usw. messen. Um mit dem Multimeter messen zu können werden die frontseitig am 200-MHz-Oszilloskop angebrachten Bananenbuchsen verwendet. Zur Hilfe zeigt das 200-MHz-Oszilloskop im Display die Anschlussmöglichkeiten im Display an.
| - Speicherung auf USB-Stick
- Auto-Set-Funktion - 22 automatische Messfunktionen - speichern der Messdaten auf USB-Stick |
- robuster Gummischutz am Gehäuse - 200 MHz Bandbreite- eingebautes Multimeter - leichte, intuitive Bedienung |
||
| Technische Spezifikation 200-Mhz-Oszilloskop PCE-DS1200 | |||
|
Vertikalteil |
|||
|
Kanäle |
Zwei |
||
|
Bandbreite |
200 MHz |
||
|
Anstiegszeit |
1,7 nS |
||
|
Eingangsimpedanz |
Widerstand: 1 MΩ Kapazitiv: 15 pF |
||
|
Eingangsempfindlichkeit |
10 mV / Div ... 5 V / Div |
||
|
Eingangskopplung |
AC, DC, GND |
||
|
Vertikalauflösung Oszilloskop |
8 Bit |
||
|
Speichertiefe |
1 Kanalbetrieb: 32 k 2 Kanalbetrieb: 16 k |
||
|
Maximale Eingangsspannung |
300 V (DC & AC Spitze) |
||
|
Horizontalteil |
|||
|
Samplerate |
500 MSamples/s |
||
|
Equivalent Aufnahme |
50 GSamples/s |
||
|
Zeitablenkung |
2 ns / Div ... 1000 ns / Div |
||
| Genauigkeit Zeitablenkung | ± 50 ppm | ||
|
Trigger |
|||
|
Quelle |
Kanal 1 Kanal 2 Extern |
||
|
Modus |
Rechteck Pulsweite Wechselnd Video |
||
|
X-Y Modus |
|||
|
X-Achse |
Kanal 1 |
||
|
Y-Achse |
Kanal 2 |
||
|
Verschiebung |
max. 3 ° |
||
|
Messfunktionen |
|||
|
Spannung |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
||
|
Zeit |
Frequenz, Periode, Anstiegszeit, Abfallzeit, Positive Weite, Negative Weite, Duty Cycle |
||
|
Cursor |
Manuell, Abtasten, Automatisch |
||
| Mathematische Funktionen am Oszilloskop | Addition, Subtraktion, Multiplikation, Division, FFT | ||
| Speicherung | 15 Messkurven Einstellungen | ||
| Prüfspitzen | |||
| Tastverhältnis | 1 : 1, 10 : 1 (umschaltbar) | ||
| Kabellänge | ca. 1,2 m | ||
|
Allgemeine Spezifikationen zur Multimeterfunktion am mobilen Oszilloskop |
|||
|
Maximale Auflösung |
6000 Stellen |
||
|
Messfunktionen |
Spannung, Strom, Widerstand, Kapazität, Diodentest, Durchgangsprüfung |
||
|
Maximale Eingangsspannung |
600 V AC, 800 V DC |
||
|
Maximaler Eingangsstrom |
10 A AC 10 A DC |
||
|
Eingangsimpedanz |
10 MΩ |
||
| Technische Spezifikation Multimeterfunktion vom 200-MHz-Oszilloskop |
|||
|
Messbereich |
Auflösung |
Genauigkeit |
|
| Gleichspannung | 60 mV | 10 µV | ± 1 % ± 1 Digit |
| 600 mV | 100 µV | ± 1 % ± 1 Digit | |
| 6 V | 1 mV | ± 1 % ± 1 Digit | |
| 60 V | 10 mV | ± 1 % ± 1 Digit | |
| 600 V | 100 mV | ± 1 % ± 1 Digit | |
| 800 V | 1 V | ± 1 % ± 1 Digit | |
| Wechselspannung | 60 mV | 10 µV | ± 1 % ± 3 Digit |
| 600 mV | 100 µV | ± 1 % ± 3 Digit | |
| 6 V | 1 mV | ± 1 % ± 3 Digit | |
| 60 V | 10 mV | ± 1 % ± 3 Digit | |
| 600 V | 100 mV | ± 1 % ± 3 Digit | |
| Gleichstrom | 60 mA | 10 µA | ± 1,5 % ± 1 Digit |
| 600 mA | 100 µA | ± 1 % ± 1 Digit | |
| 6 A | 1 mA | ± 1,5 % ± 3 Digit | |
| 10 A | 10 mA | ± 1,5 % ± 3 Digit | |
| Wechselstrom | 60 mA | 10 µA | ± 1,5 % ± 3 Digit |
| 600 mA | 100 µA | ± 1 % ± 1 Digit | |
| 6 A | 1 mA | ± 1,5 % ± 3 Digit | |
| 10 A | 10 mA | ± 1,5 % ± 3 Digit | |
| Widerstand | 600 Ω | 0,1 Ω | ± 1 % ± 3 Digit |
| 6 kΩ | 1 Ω | ± 1 % ± 1 Digit | |
| 60 kΩ | 10 Ω | ± 1 % ± 1 Digit | |
| 6 MΩ | 100 Ω | ± 1 % ± 1 Digit | |
| 60 MΩ | 1 kΩ | ± 1,5 % ± 3 Digit | |
| Kapazität | 40 nF | 10 pF | ± 1 % ± 1 Digit |
| 400 nF | 100 pF | ± 1 % ± 1 Digit | |
| 4 µF | 1 nF | ± 1 % ± 1 Digit | |
| 40 µF | 10 nF | ± 1 % ± 1 Digit | |
| 400 µF | 100 nF | ± 1 % ± 1 Digit | |
| Hinweis: Die kleinste messbare Kapazität vom Oszilloskop ist 5 nF | |||
| Diodentest | 0 ... 2 V | ||
| Durchgangsprüfung | < 30 Ω | ||
|
Allgemeine Spezifikationen 200-MHz-Oszilloskop |
|||
|
Display |
5,7 Zoll LCD Display mit LED Beleuchtung |
||
|
Displayauflösung |
240 x 230 Pixel |
||
|
Schnittstellen |
USB (Oszilloskop <-> USB-Stick) Mini-USB (Oszilloskop <-> PC) |
||
|
Spannungsversorgung |
Externes Steckernetzteil: Eingang: 100 V ... 240 V AC / 50 Hz ... 60 Hz Ausgang: 8,5 V / 1500 mA integrierter Li-Ion Akku: ca. 6h Betriebsbereitschaft |
||
|
Abmessungen Oszilloskop |
245 x 163 x 52 mm |
||
| Gewicht | 1200 g | ||
|
Lieferumfang 200-MHz-Oszilloskop 2 x Labormessleitungen, 1 x Steckernetzteil, 1 x Li-Ion Akku, 1 x Bedienungsanleitung mobile Oszilloskop, 1 x Software |
|||
